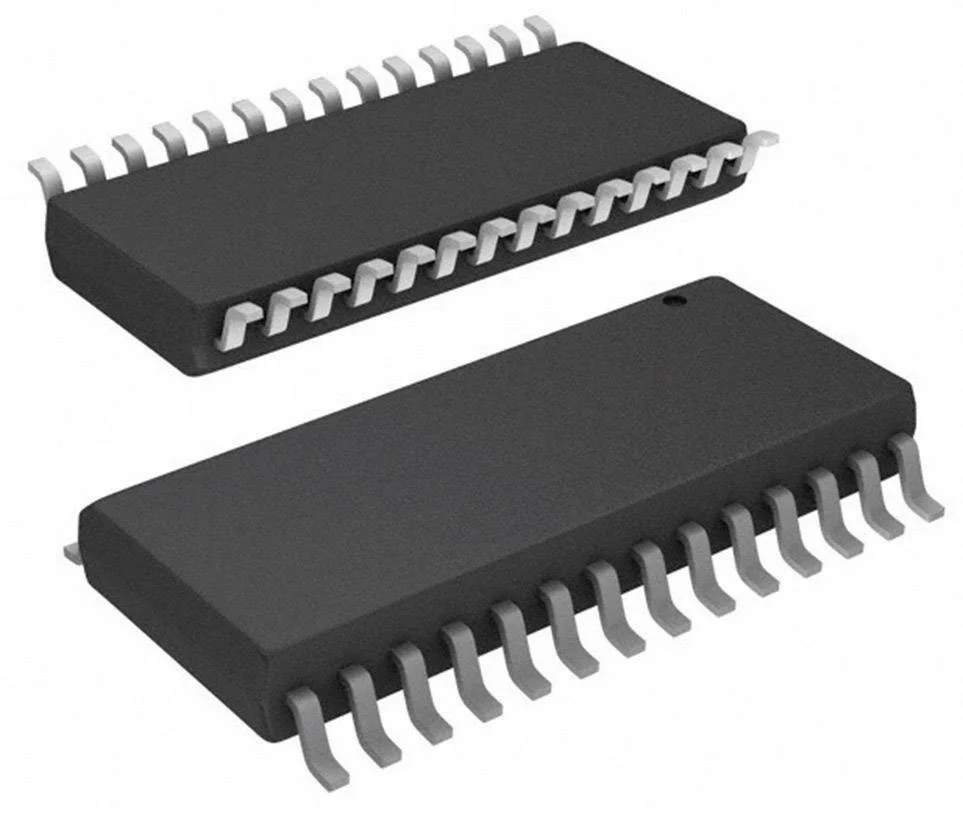

PCF8591T/2,518 Convertisseur analogique vers numérique, 8 bit, 11.1 kSPS, Différentiel, Asymétrique, I2C, Simple
Aperçu du produit
Le PCF8591T/2,518 est un système d'acquisition de données CMOS 8 bits à faible débit. Une seule alimentation avec quatre entrées analogiques, une sortie analogique et une interface série I2C. Trois broches d'adresse A0, A1 et A2 sont utilisées pour la programmation de l'adresse matérielle, elles permettent d'utiliser jusqu'à huit appareils connectés au bus I2C sans matériel supplémentaire. L'adresse, le contrôle et les données vers et depuis l'appareil sont transférés en série via le bus I2C bidirectionnel à deux lignes. Les fonctions du périphérique incluent le multiplexage d'entrée analogique, la fonction de suivi et de maintien, la conversion analogique-numérique 8 bits et la conversion numérique-analogique 8 bits. Le taux de conversion maximal est donné par la vitesse maximale du bus I2C.
- Alimentation unique
- Faible courant de veille
- Entrée/Sortie Série via I2C
- Sélection de l'adresse I2C par 3 broches d'adresse matérielle
- Taux d'échantillonnage maximal donné par la vitesse du bus I2C
- 4 Entrées analogiques configurable comme d'entrée Simple ou différentielle
- Sélection du canal auto-incrémenté
- Gamme de tension analogique de VSS à VDD
- Circuits de suivi et de maintien sur la puce
- Multiplication DAC avec une sortie analogique
